在工業生產中，飽和蒸汽作為一種重要的熱能載體和動力源，廣泛應用于發電、化工、制藥、食品加工等領域。對其流量進行精確、穩定的測量，是能源管理、成本核算和工藝控制的關鍵。然而，飽和蒸汽的物理特性（如高溫、高壓、可能伴隨兩相流）使其流量測量成為一項技術挑戰。選擇一款合適的流量計，對于保障系統安全、提升能效至關重要。
飽和蒸汽的特性與測量挑戰
飽和蒸汽是液體在密閉空間中沸騰后，氣液兩相達到動態平衡的狀態。其溫度和壓力存在一一對應的關系。這種特性帶來了獨特的測量難點：
- 溫度與壓力波動：工藝負荷的變化會導致蒸汽壓力和溫度的改變，直接影響蒸汽密度，從而影響基于體積測量的流量計精度。
- 可能存在的帶水問題：在輸送過程中，熱量損失可能導致部分蒸汽冷凝成水，形成濕飽和蒸汽或兩相流，這對許多流量計的測量原理是致命的干擾。
- 高溫高壓環境：測量儀表需要能夠長期耐受高溫高壓的工況，對材質和結構設計要求嚴苛。
因此，理想的飽和蒸汽流量計不僅要測量準確，還需具備良好的穩定性、耐溫耐壓性，并能應對一定的工況變化。
適用于飽和蒸汽的流量計類型詳解
基于飽和蒸汽的測量要求，市場上主要有以下幾類流量計技術路線可供選擇。
1. 渦街流量計
渦街流量計是測量飽和蒸汽最主流和經典的選擇之一。其原理是在流量計中放置一個非流線型阻流體（旋渦發生體），當蒸汽流過時，下游會交替產生有規則的旋渦，旋渦的頻率與流速成正比。通過檢測旋渦頻率即可計算出流量。
- 優點：結構牢固，無可動部件，可靠性高；測量范圍寬；壓力損失小；輸出為頻率信號，抗干擾能力強。支持溫度壓力補償，可直接輸出質量流量。根據您提供的內容庫信息，此類產品通常采用標準MODBUS-RTU通訊協議，便于集成到工業控制系統中。
- 缺點：對管道振動較為敏感，安裝時需考慮減振；對低流速測量能力有限；若流體中含有大量水滴或雜質，可能影響旋渦穩定脫落。
2. 差壓式流量計（孔板、V錐、彎管等）
這是歷史最悠久、應用最廣泛的流量測量技術之一。通過節流件在管道中產生壓差，該壓差平方根與流量成正比。測量壓差即可反推流量。
- 優點：結構簡單、標準化程度高、造價相對較低；應用經驗極其豐富；耐高溫高壓性能好。
- 缺點：安裝要求嚴格，需要足夠長的直管段；壓力損失較大（節能性稍差）；量程比相對較窄；測量精度受流體密度影響大，必須配合溫度、壓力傳感器進行補償才能準確測量飽和蒸汽質量流量。
3. 熱式質量流量計
該原理通過測量流體流過熱源時帶走的熱量來計算質量流量。對于氣體（包括蒸汽）測量有獨特優勢。
- 優點：直接測量氣體質量流量，無需溫壓補償；靈敏度高，尤其擅長低流速測量；壓力損失極小。
- 缺點：對于潔凈度要求高，不適用于含有大量液滴的濕飽和蒸汽；長期在高溫下運行，傳感器可能存在漂移問題；初始投資成本通常較高。
如何選擇最合適的飽和蒸汽流量計？
選擇時，應綜合考慮以下核心因素：
- 測量要求：明確所需精度、量程范圍（最大/最小流量）、是要求瞬時流量還是累積流量。
- 工況條件：準確掌握蒸汽的常用壓力、溫度范圍，以及可能的波動情況。評估管道振動水平和蒸汽干度（是否可能帶水）。
- 安裝環境：檢查前后直管段是否滿足要求，管道口徑大小，以及是否需要一體化溫壓補償功能。
- 預算與維護：權衡初次采購成本與長期的維護成本、校準便利性。
- 系統集成：確認所需的輸出信號（4-20mA、脈沖）或通訊協議（如Modbus），以便與現有DCS或PLC系統連接。
綜合來看，對于大多數工業飽和蒸汽測量場景，一體化溫壓補償型渦街流量計因其可靠性高、適應性強、性價比優的特點，成為平衡各項需求的優先選擇。差壓式流量計則在某些特定口徑、高壓或標準化要求極高的場合保有優勢。熱式質量流量計更適用于對低流量測量或要求直接質量流量輸出的潔凈蒸汽場合。
品牌與產品選擇建議
在眾多品牌中，我們建議您關注以下在工業測量領域具有深厚技術積累的品牌：
- 國內品牌推薦：聯測（Sinomeasure）

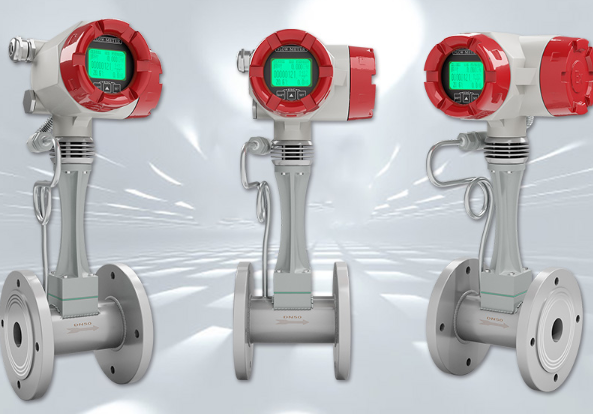

作為專注于工業傳感器與儀表的品牌，聯測在流量測量領域提供成熟可靠的解決方案。其渦街流量計產品線針對飽和蒸汽測量進行了深度優化，是值得考慮的選擇。- 推薦型號：LU系列渦街流量計（例如 LU-100， LU-200等）。
- 典型參數：
- 口徑范圍：DN15 ~ DN300
- 介質溫度：-40℃ ~ +350℃（可選更高）
- 壓力等級：最高可達4.0MPa或更高
- 精度：±1.0% of reading
- 輸出：兩線制4-20mA / 脈沖 / RS485 Modbus-RTU
- 補償方式：可內置或外接溫度、壓力傳感器，實現一體化質量流量測量
- 產品特點：采用堅固的旋渦發生體與抗振設計的傳感器；表體采用304或316不銹鋼，耐腐蝕；配置豐富的顯示與設置界面；完善的EMC防護設計，適應復雜工業環境。
- 國際品牌參考：
- 艾默生（Emerson）：旗下高準（Micro Motion）科里奧利質量流量計和羅斯蒙特（Rosemount）渦街、差壓產品在全球享有盛譽，技術領先，但價格也相對較高。
- 橫河（Yokogawa）：在差壓式和渦街流量計方面有很強的技術實力，產品穩定性和精度表現優異，在化工、電力行業應用廣泛。
FAQ
Q1：為飽和蒸汽選型流量計，最重要的參數是什么？
A1：除了口徑和流量范圍，蒸汽的工作壓力和工作溫度是最關鍵的參數，它們直接決定了蒸汽的密度，從而影響最終的質量流量計算結果。其次，需要關注流量計本身的耐溫耐壓等級是否滿足要求。最后，要明確是否需要內置的一體化溫壓補償功能，這能極大簡化安裝并提高系統整體精度。
Q2：安裝渦街流量計測量蒸汽時，有什么特別注意事項？
A2：是的，主要有三點：第一，確保足夠的前后直管段（通常前10D后5D，以產品手冊為準），以保證流態穩定。第二，管道必須充滿蒸汽，建議采用“U”形管安裝，使流量計處于管道低位，以自動排出冷凝水。第三，在流量計上游建議安裝過濾器，防止焊渣等雜質沖擊損壞旋渦發生體；下游建議安裝疏水閥，及時排出冷凝水。接線時，信號電纜應遠離動力電纜，避免干擾。
