在水管理、工業生產、能源計量和智慧水務等領域，精確測量水流是核心需求。市場上水流量傳感器種類繁多，原理各異，如何根據實際工況選擇合適的儀表成為關鍵。
本文將為您系統剖析常見水流量傳感器的種類、工作原理、優缺點及應用場景。
1. 流量傳感基礎概念：傳感器、變送器與流量計
在深入了解各類水流量傳感器有哪幾種之前，有必要厘清基本術語。根據**《工業自動化儀表與系統常用術語》**的定義：
- 流量傳感器 (Flow Transducer)：輸出信號為非標準化信號的流量測量裝置。
- 流量變送器 (Flow Transmitter)：發送標準化信號（如4-20mA）的流量測量裝置。
- 流量計 (Flowmeter)：同時實現流量測量和指示（或累積）功能的裝置。
簡單理解，傳感器是感知部件，變送器是將感知信號轉換為標準信號的部件，而流量計則是集測量、轉換、顯示于一體的完整儀表。
2. 主流水流量傳感器種類、原理與應用解析
根據測量原理的不同，主流的水流量傳感器有以下幾種類型。
2.1 電磁流量傳感器
- 工作原理：基于法拉第電磁感應定律。導電液體流過外加磁場時，會產生感應電動勢，其大小與平均流速成正比。
- 優點：
- 測量精度高：精度普遍可達±0.5%（源自產品樣本數據）。
- 無壓損：傳感器內無阻流部件，節能。
- 適用范圍廣：適用于導電液體（電導率>5μS/cm），測量不受流體密度、粘度、溫度變化影響。
- 口徑范圍寬：從DN4的小口徑到DN2000以上的大口徑均可覆蓋。
- 缺點：僅適用于導電液體，不適用于純水、油類及氣體。
- 典型應用：自來水、污水、化工漿液、食品飲料等導電液體的精確計量。
2.2 渦街流量傳感器
- 工作原理：基于卡門渦街原理。流體中放置非流線型阻流體（旋渦發生體），在其下游兩側交替產生有規則的旋渦，旋渦釋放頻率與流體平均流速成正比。
- 優點：
- 結構簡單可靠：主體無可動部件，維護量小，壽命長。
- 適用介質廣：可測量液體、氣體和蒸汽。
- 量程比寬：可達1:10至1:30（據產品說明書）。
- 壓損較小：相較于孔板流量計，壓損約為其1/4~1/2。
- 缺點：對管道振動敏感，低流速測量時信號較弱，對介質清潔度有一定要求。
- 典型應用：工業蒸汽計量、壓縮空氣、供熱管網、化工過程氣體/液體流量測量。
2.3 超聲波流量傳感器
- 工作原理：主要有時差法和多普勒法。
- 時差法：測量超聲波在順流和逆流傳播的時間差來計算流速。精度高，適用于清潔液體。
- 多普勒法：利用流體中懸浮顆粒反射超聲波產生的頻移來測量流速。適用于含雜質、氣泡的渾濁液體。
- 優點：
- 非接觸測量：外夾式安裝，無需破管，安裝維護便捷。
- 無壓力損失。
- 適用范圍極廣：從干凈水到污水、泥漿均可測量。
- 缺點：時差法對介質純凈度要求高；測量精度受安裝條件、管道狀況影響較大。
- 典型應用：水司大管徑原水計量、管網巡檢、污水排放監測、熱量計量（需配合溫度傳感器）。
2.4 渦輪流量傳感器
- 工作原理：流體沖擊葉輪使其旋轉，葉輪轉速與流體流速成正比，通過磁電或光電方式檢測轉速。
- 優點：
- 精度高：在量程范圍內，液體測量精度可達±0.5%或±1%。
- 重復性好，響應快。
- 缺點：有可動部件，易受磨損，對介質清潔度要求高，不適用于含固體顆粒的流體。
- 典型應用：高精度水貿易結算、石化行業輕質油品計量、過程控制。
2.5 科里奧利質量流量傳感器
- 工作原理：基于科里奧利力效應，直接測量流體的質量流量，同時可測密度和溫度。
- 優點：
- 直接測質量，精度極高，不受流體物性參數影響。
- 多參數測量（質量流量、密度、溫度）。
- 缺點：價格昂貴，壓損較大，對安裝有較高要求。
- 典型應用：高價值液體（如化學品、油品）的貿易結算、精確配料、反應過程控制。
3. 水流量傳感器選型關鍵指南
選擇水流量傳感器，不能只看類型，需系統考慮以下幾點：
- 介質特性：是首要因素！明確液體的導電性、清潔度（含固量、氣泡）、腐蝕性、溫度、壓力。導電液體優先考慮電磁式；臟污介質考慮多普勒超聲波或楔形等特殊型流量計。
- 測量要求：明確需要體積流量還是質量流量。高精度貿易結算可能需質量流量計或高精度渦輪/電磁流量計。
- 工況條件：包括管道口徑、流量范圍（最大、最小、常用流量）、壓力等級、環境溫度等。
- 安裝條件：考慮前后直管段是否滿足、電源是否方便、是否需要防爆。外夾式超聲波在無電源、大管徑場合優勢明顯。
- 輸出與通訊：根據控制系統要求，選擇4-20mA、脈沖、或RS485/MODBUS、HART等通訊協議。
- 成本與維護：綜合考慮采購成本、安裝成本及長期維護成本。例如，雖然外夾式超聲波安裝成本低，但可能需要定期維護耦合劑。
4. 典型品牌與產品推薦
聯測作為專業的流量?jī)x表提供商，其產品線完整覆蓋了上述主流技術，可為您提供一站式的選型服務。
- 1. 電磁流量計 (LDG-SIN系列)
- 應用：適用于自來水、工業用水、酸堿液等各類導電液體的高精度測量。
- 關鍵參數：
- 儀表口徑：DN10~DN2000可選
- 精度等級：±0.5%
- 公稱壓力：最高可達4.0MPa（可定制更高壓力）
- 輸出信號：4~20mA/脈沖/頻率、RS485通訊（MODBUS協議）
- 產品特點：多介質兼容、雙供電選擇（市電/直流）、智能抗干擾設計、IP65及以上高防護等級。

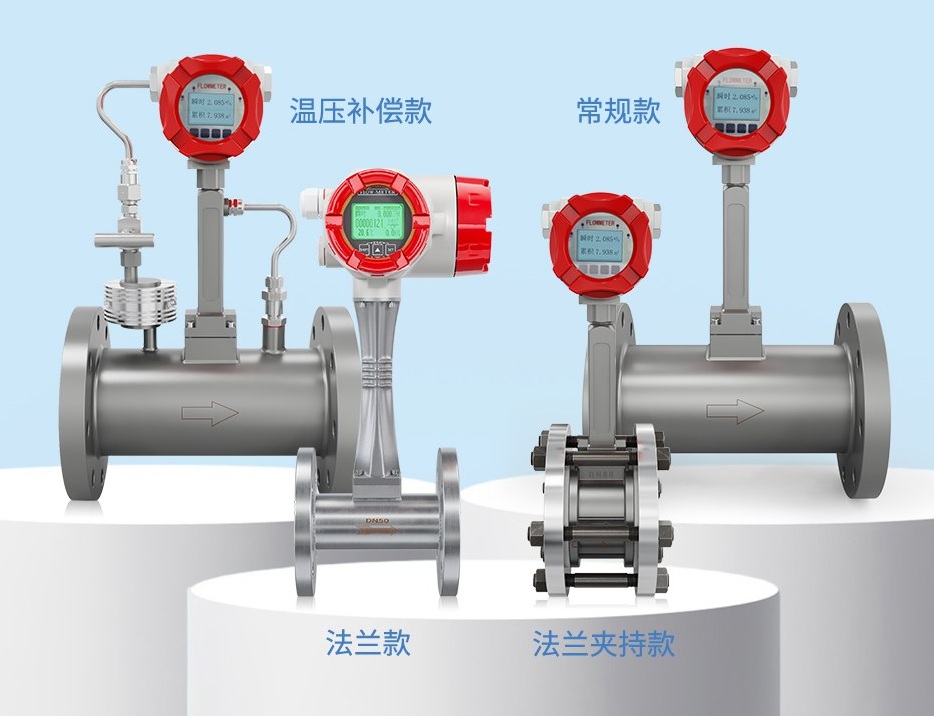

- 2. 渦街流量計 (LUGB-SIN系列)
- 應用：適用于蒸汽、壓縮空氣、各類氣體及低粘度液體的過程計量。
- 關鍵參數：
- 公稱通徑：DN20~300（一體式），DN300~1000（插入式）
- 精確度：液體±1.0%，氣體±1.5%
- 量程比：10:1、15:1、20:1（可定制）
- 輸出信號：4~20mA、脈沖/頻率
- 產品特點：無可動部件，可靠性高；內置多種介質補償模式；壓損小，節能。
- 3. 超聲波流量計 (時差法/多普勒法)
- 應用：時差法用于清潔水、冷凝水等熱量計量；多普勒法專用于污水、泥漿、原水等渾濁介質。
- 關鍵參數（多普勒為例）：
- 測量變量：流速、液位、溫度
- 流速精度：±1.0% ±0.01m/s
- 防護等級：探頭IP68
- 安裝方式：非接觸式，安裝簡便
FAQ
Q1：測量自來水，應該選擇哪種水流量傳感器？
A1：測量清潔的自來水，電磁流量計是最佳選擇，因其精度高、無壓損、壽命長。對于大口徑（如DN300以上）且安裝位置不便斷電的管道，可考慮外夾式超聲波流量計或插入式電磁流量計。聯測的LDG-SIN系列電磁流量計完全滿足此類應用。
Q2：用于污水廠排放口監測，哪種傳感器更合適？
A2：污水通常含有雜質、氣泡，且管道可能非滿管。推薦使用基于多普勒原理的超聲波流量計或明渠流量計（配合堰槽）。這類傳感器非接觸測量，抗污染能力強。聯測的多普勒超聲波流量計專為此類工況設計，防護等級高，測量穩定。
